Warnsymbole auf der Fahrzeugbatterie
Bei unsachgemäßer Handhabung der Fahrzeugbatterie kann es zu Beschädigungen kommen, deshalb empfehlen wir, sämtliche Arbeiten an der Fahrzeugbatterie von einem ŠKODA Vertragspartner durchführen zu lassen.
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage können Verletzungen, Verbrühungen, Unfall- und Brandgefahren entstehen. Deshalb müssen die nachfolgend aufgeführten Warnhinweise und die allgemein gültigen Sicherheitsregeln unbedingt beachtet werden.
ACHTUNG
■ Die Batteriesäure ist stark ätzend, sie ist daher äußerst sorgfältig zu behandeln.
Beim Umgang mit der Fahrzeugbatterie Schutzhandschuhe, Augen- und Hautschutz tragen. Ätzende Dämpfe in der Luft reizen die Atemwege und führen zu Bindehaut- und Atemwegentzündungen. Sie ätzt Zahnschmelz. Nach Hautkontakt entstehen tiefe und lange heilende Wunden. Wiederholter Kontakt mit verdünnten Säuren verursacht Hauterkrankungen (Entzündungen, Geschwüre, Hautrisse). Bei Berührung mit Wasser verdünnen sich die Säuren unter erheblicher Wärmeentwicklung.
■ Die Fahrzeugbatterie nicht kippen, denn es kann Batteriesäure aus den Batterie- Entgasungsöffnungen herauslaufen. Augen durch Schutzbrille oder Schutzschild schützen! Es besteht Erblindungsgefahr! Bei Augenkontakt mit Batteriesäure sofort das betreffende Auge einige Minuten lang mit klarem Wasser spülen. Danach unverzüglich einen Arzt aufsuchen.
■ Säurespritzer auf der Haut oder Kleidung mit Seifenlauge möglichst bald neutralisieren und danach mit viel Wasser nachspülen. Bei verschluckter Säure sofort den Arzt aufsuchen.
■ Kinder von der Fahrzeugbatterie fernhalten.
■ Beim Laden der Fahrzeugbatterie wird Wasserstoff freigesetzt und es entsteht ein hochexplosives Knallgasgemisch. Eine Explosion kann auch durch Funken beim Abklemmen oder Lösen der Kabelstecker bei eingeschalteter Zündung verursacht werden.
■ Durch Überbrücken der Batteriepole (z. B. durch Metallgegenstände, Leitungen) entsteht ein Kurzschluss. Eventuelle Folgen bei Kurzschluss: Verschmelzungen von Bleistegen, Explosion und Batteriebrand, Säurespritzer.
■ Umgang mit offenem Feuer und Licht, Rauchen und Tätigkeiten, bei denen Funken entstehen, sind verboten. Funkenbildung beim Umgang mit Kabeln und elektrischen Geräten vermeiden. Bei starken Funken droht Verletzungsgefahr.
■ Vor allen Arbeiten an der elektrischen Anlage den Motor abstellen, die Zündung sowie alle elektrischen Verbraucher ausschalten und den Minuspol (-) der Batterie abklemmen. Wenn man Glühlampen wechseln möchte, reicht es, die jeweilige Leuchte auszuschalten.
■ Niemals eine gefrorene oder aufgetaute Fahrzeugbatterie aufladen - Explosions- und Verätzungsgefahr! Eine gefrorene Fahrzeugbatterie austauschen.
■ Die Starthilfe niemals bei Fahrzeugbatterien mit zu niedrigem Säurestand verwenden - Explosions- und Verätzungsgefahr.
■ Niemals eine beschädigte Fahrzeugbatterie verwenden - Explosionsgefahr!
Eine beschädigte Fahrzeugbatterie umgehend erneuern.
VORSICHT
■ Die Fahrzeugbatterie darf nur bei ausgeschalteter Zündung abgeklemmt werden, da
die elektrische Anlage (elektronische Bauteile) des Fahrzeugs sonst beschädigt werden
kann. Beim Abklemmen der Batterie vom Bordnetz zuerst den Minuspol (-) der Batterie
abklemmen. Erst danach den Pluspol (+) abklemmen.
■ Beim Anklemmen der Batterie an das Bordnetz zuerst den Pluspol (+) der Batterie anklemmen. Erst danach den Minuspol (-) anklemmen. Die Anschlusskabel dürfen keinesfalls vertauscht werden - Kabelbrandgefahr.
■ Darauf achten, dass die Batteriesäure nicht mit der Karosserie in Berührung kommt - Gefahr von Lackschäden.
■ Um die Fahrzeugbatterie vor UV-Strahlen zu schützen, Batterie nicht dem direkten Tageslicht aussetzen.
■ Wird das Fahrzeug für länger als 3-4 Wochen nicht benutzt, kann die Fahrzeugbatterie entladen sein. Dies wird dadurch verursacht, dass einige Geräte auch im Ruhezustand Strom verbrauchen (z. B. Steuergeräte). Das Batterieentladung kann verhindert werden, indem der Minuspol der Batterie abgeklemmt oder die Batterie durchgehend mit sehr geringem Ladestrom aufgeladen wird.
■ Wird das Fahrzeug oft im Kurzstreckenverkehr verwendet, lädt sich die Fahrzeugbatterie nicht ausreichend auf und kann entladen werden.
Umwelthinweis
Eine ausgesonderte Fahrzeugbatterie ist ein umweltschädlicher Sonderabfall.
Deshalb muss diese im Einklang mit den nationalen gesetzlichen Bestimmungen entsorgt werden.
Hinweis
Fahrzeugbatterien, die älter als 5 Jahre sind, sollte man ersetzen lassen.
Batterieabdeckung
Abb. 103 Fahrzeugbatterie: Abdeckung aufklappen
Die Batterie befindet sich im Motorraum in einer Kunststoffbox.
› Die Abdeckung in Pfeilrichtung aufklappen » Abb. 103.
› Das Einbauen der Batterieabdeckung auf der Pluspol-Seite erfolgt in umgekehrter Reihenfolge.
Batteriesäurestand prüfen

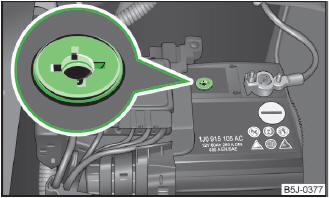

Abb. 104 Fahrzeugbatterie: Säurestandsanzeige
Wir empfehlen, den Säurestand regelmäßig von einem Fachbetrieb überprüfen zu lassen, insbesondere in den nachfolgenden Fällen.
› Bei hohen Außentemperaturen.
› Bei langen täglichen Fahrten.
› Nach jedem Aufladen, Fahrzeugbatterie laden.
Bei Fahrzeugen, die mit einer Fahrzeugbatterie mit einer Farbanzeige, dem sogenannten Magischen Auge » Abb. 104 ausgestattet sind, kann anhand der Verfärbung der Säurestand festgestellt werden.
Luftblasen können die Farbe der Anzeige beeinflussen. Deshalb vor der Prüfung vorsichtig auf die Anzeige klopfen.
› Schwarze Färbung - Säurestand ist in Ordnung.
› Farblose oder hellgelbe Färbung - zu niedriger Säurestand, die Batterie muss gewechselt werden.
Hinweis
■ Der Batteriesäurestand wird auch regelmäßig im Rahmen des Inspektions-Service
bei einem ŠKODA Vertragspartner geprüft.
■ Bei Fahrzeugbatterien mit der Bezeichnung „AGM“ kann aus technischen Gründen der Säurestand nicht geprüft werden.
■ Fahrzeuge mit dem „START-STOPP“-System sind mit einem Batterie-Steuergerät zur Kontrolle des Energiestands zum wiederkehrenden Motorstart ausgestattet.
Winterbetrieb
Die Fahrzeugbatterie hat bei niedrigen Temperaturen nur noch einen Teil der Startleistung, die sie bei normalen Temperaturen hat.
Eine entladene Fahrzeugbatterie kann bereits bei Temperaturen wenig unter 0 °C gefrieren.
Wir empfehlen deshalb, die Batterie vor Beginn der Winterzeit von einem ŠKODA Vertragspartner prüfen und ggf. laden zu lassen.
Fahrzeugbatterie laden
Eine geladene Fahrzeugbatterie ist Voraussetzung für ein gutes Startverhalten.
› Die Zündung und alle elektrischen Stromverbraucher ausschalten.
› Nur beim „Schnellladen“: Beide Anschlusskabel abklemmen (erst „minus“, dann „plus“).
› Die Polzangen des Ladegeräts an die Batteriepole klemmen (rot = „plus“, schwarz = „minus“).
› Jetzt erst das Netzkabel des Ladegeräts in die Steckdose stecken und das Gerät einschalten.
› Am Ende des Ladevorgangs: Das Ladegerät ausschalten und das Netzkabel aus der Steckdose ziehen.
› Jetzt erst die Polzangen des Ladegeräts abnehmen.
› Ggf. die Anschlusskabel wieder an die Batterie klemmen (erst „plus“, dann „minus“).
Beim Laden mit geringen Stromstärken (z. B. mit einem Kleinladegerät) brauchen normalerweise die Anschlusskabel der Fahrzeugbatterie nicht abgenommen zu werden. Die Hinweise des Ladegerätherstellers sind zu beachten.
Bis zum vollständigen Laden der Fahrzeugbatterie ist ein Ladestrom von 0,1-Vielfachem der Batteriekapazität (oder niedriger) einzustellen.
Vor dem Laden mit hohen Stromstärken, dem sogenannten „Schnellladen“, müssen jedoch beide Anschlusskabel abgeklemmt werden.
Das „Schnellladen“ der Fahrzeugbatterie ist gefährlich, es erfordert ein spezielles Ladegerät und Fachkenntnisse. Wir empfehlen daher, das Schnellladen von Fahrzeugbatterien von einem Fachbetrieb durchführen zu lassen.
Beim Laden sollten die Verschlussstopfen der Fahrzeugbatterie nicht geöffnet werden.
VORSICHT
Bei Fahrzeugen mit dem „START-STOPP“-System darf die Polklemme des Ladegeräts nicht
direkt an den Minuspol der Fahrzeugbatterie angeschlossen werden, sondern nur an
die Motormasse.
Fahrzeugbatterie ab- bzw. anklemmen
Nach dem Ab- und erneuten Anklemmen der Fahrzeugbatterie sind zunächst die folgenden Funktionen außer Betrieb bzw. können nicht mehr störungsfrei betrieben werden:
Hinweis
Wir empfehlen, das Fahrzeug von einem ŠKODA Vertragspartner überprüfen zu lassen,
damit die volle Funktionsfähigkeit aller elektrischen Systeme gewährleistet ist.
Fahrzeugbatterie ersetzen
Bei einem Batteriewechsel muss die neue Fahrzeugbatterie die gleiche Kapazität, Spannung, Stromstärke und die gleiche Größe haben. Geeignete Fahrzeugbatterietypen können bei einem ŠKODA Vertragspartner erworben werden.
Wir empfehlen, den Batteriewechsel bei einem ŠKODA Vertragspartner durchführen zu lassen, bei dem die neue Fahrzeugbatterie fachgerecht eingebaut und die ursprüngliche Batterie gemäß der nationalen gesetzlichen Bestimmungen entsorgt wird.
Automatische Verbraucherabschaltung
Durch das Bordnetzmanagement werden bei starker Belastung der Fahrzeugbatterie automatisch verschiedene Maßnahmen ergriffen, um ein Entladen der Fahrzeugbatterie zu verhindern. Das kann sich durch Folgendes bemerkbar machen: › Die Leerlaufdrehzahl wird angehoben, damit der Generator mehr Strom in das Bordnetz liefert.
› Gegebenenfalls werden größere Stromverbraucher, z. B. Sitzheizung, Heckscheibenbeheizung, Spannungsversorgung der 12-Volt-Steckdose, in der Leistung begrenzt oder notfalls ganz abgeschaltet.
Hinweis
Auch trotz eventueller Eingriffe des Bordnetzmanagements kann es zur Entladung der
Fahrzeugbatterie kommen. Beispielsweise wenn die Zündung längere Zeit bei abgestelltem
Motor oder das Stand- oder Parklicht bei längerem Parken eingeschaltet ist. Durch
eine eventuelle Verbraucherabschaltung wird der Fahrkomfort nicht gefährdet, und
diese Abschaltung wird vom Fahrer oft gar nicht wahrgenommen.
