Škoda Rapid: Ablagefächer

Übersicht

Es gibt folgende Ablagen im Fahrzeug:

ACHTUNG
■ Nichts auf die Schalttafel legen. Abgelegte Gegenstände könnten während der Fahrt verrutschen oder herunterfallen und Sie vom Verkehrsgeschehen ablenken - Unfallgefahr!

■ Sicherstellen, dass während der Fahrt keine Gegenstände aus der Mittelkonsole oder aus anderen Ablagefächern in den Fahrerfußraum gelangen können. Man wäre nicht mehr in der Lage zu bremsen, zu kuppeln oder Gas zu geben - Unfallgefahr!

Ablagefach auf der Beifahrerseite

Abb. 48 Schalttafel: Ablagefach auf der Beifahrerseite

Ablagefach auf der Beifahrerseite öffnen und schließen

› Den Griff der Klappe in Pfeilrichtung ziehen » Abb. 48 - A und die Klappe herunterklappen.

› Die Klappe nach oben schwenken, bis diese hörbar einrastet.

Leuchte im Ablagefach

› Beim Öffnen der Klappe des Ablagefachs auf der Beifahrerseite leuchtet die Leuchte im Ablagefach.

› Die Leuchte schaltet sich bei eingeschaltetem Standlicht automatisch ein und mit dem Schließen der Klappe wieder aus.

Kühlung des Ablagefachs

Mit dem Drehschalter » Abb. 48 - B wird die Luftzufuhr geöffnet bzw. verschlossen.

Wenn die Luftzufuhr geöffnet und die Klimaanlage eingeschaltet ist, strömt gekühlte Luft in das Ablagefach.

Wird die Luftzufuhr bei ausgeschalteter Klimaanlage geöffnet, strömt angesaugte Frisch- oder Innenraumluft in das Ablagefach.

Wenn im Heizbetrieb gefahren oder die Kühlung des Ablagefachs nicht genutzt wird, empfehlen wir, die Luftzufuhr zu verschließen.

ACHTUNG
Aus Sicherheitsgründen muss das Ablagefach während der Fahrt immer geschlossen sein.

Hinweis
Im Ablagefach auf der Beifahrerseite kann eine Flasche mit einem Inhalt von max.

1 l untergebracht werden.

Ablagefach für die Sicherheitsweste

Abb. 49 Fahrersitz: Ablagefach

Unter dem Fahrersitz befindet sich ein Ablagefach » Abb. 49 für die Sicherheitsweste.

ACHTUNG
Im Ablagefach keine anderen Gegenstände als die Sicherheitsweste verstauen.

Diese könnten aus dem Ablagefach herausfallen - Gefahr durch Behinderung oder Einschränkung bei der Pedalbedienung!

VORSICHT
Im Ablagefach keine anderen Gegenstände als die Sicherheitsweste verstauen - Beschädigungsgefahr des Ablagefachs.

Ablagetaschen an den Vordersitzen

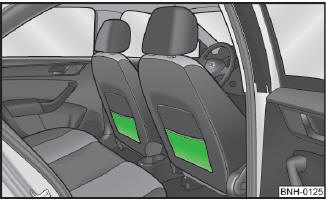

Abb. 50 Vordersitzlehnen: Ablagetaschen

Auf der Rückseite der Vordersitzlehnen befinden sich Ablagetaschen » Abb. 50.

Die Ablagetaschen sind für die Aufbewahrung von z. B. Karten, Zeitschriften u. Ä.

vorgesehen.

ACHTUNG
In die Ablagetaschen keine schweren Gegenstände legen - Verletzungsgefahr!

VORSICHT
In die Ablagetaschen keine großen Gegenstände, wie z. B. Flaschen oder scharfkantige Gegenstände legen - Beschädigungsgefahr der Taschen sowie der Sitzbezüge.

Netztaschen an den Vordersitzlehnen

Abb. 51 Vordersitzlehnen: Netztaschen

An den Innenseiten der Vordersitzlehnen befinden sich Netztaschen » Abb. 51.

Die Netztaschen sind für kleine und leichte Gegenstände, wie z. B. Mobiltelefon oder MP3-Player, vorgesehen.

ACHTUNG
■ Die maximal zulässige Belastung der Netztaschen nicht überschreiten.

Schwerere Gegenstände werden nicht ausreichend gesichert - Verletzungsgefahr!

VORSICHT
■ Die maximal zulässige Belastung der Netztaschen beträgt 150 g.

■ In die Netztaschen keine großen Gegenstände, wie z. B. Flaschen oder scharfkantige Gegenstände legen - Beschädigungsgefahr der Netztaschen.

Brillenfach

Abb. 52 Ausschnitt des Dachhimmels: Brillenfach

› Auf den Deckel des Brillenfachs drücken, das Fach klappt herunter » Abb. 52.

ACHTUNG
Das Fach darf nur zum Herausnehmen oder Hineinlegen der Brille geöffnet werden und ist sonst geschlossen zu halten.

VORSICHT
■ In das Brillenfach keine wärmeempfindlichen Gegenstände legen - sie könnten beschädigt werden.

■ Die maximal zulässige Belastung des Brillenfachs beträgt 0,25 kg.

Ablagefächer in der Mittelkonsole

Abb. 53 Mittelkonsole: Ablagefächer

A Das offene Ablagefach in der Mittelkonsole vorn B Das offene Ablagefach in der Mittelkonsole hinten

Multimediahalter

Abb. 54 Mittelkonsole vorn: Multimediahalter

Der Multimediahalter befindet sich im Ablagefach in der Mittelkonsole vorn » Abb. 54.

Der Halter kann zur Ablage von z. B. einem Mobiltelefon, MP3-Player oder ähnlichen Geräten verwendet werden.

Ablagefächer in den Türen

Abb. 55 Ablagefächer in den Türen

A Ablagefach in den hinteren Türen B Flaschenablage in den hinteren Türen C Ablagefach in den vorderen Türen D Flaschenablage in den vorderen Türen

ACHTUNG
Damit der Wirkungsbereich der Seitenairbags nicht beeinträchtigt wird, ist der Bereich C » Abb. 55 des Ablagefachs nur zum Ablegen von Gegenständen zu verwenden, die nicht herausragen.

Ablagefächer im Gepäckraum

Abb. 56 Gepäckraum: Ablagefach

Die Abdeckung des Seitenfachs kann herausgenommen und dadurch der Gepäckraum vergrößert werden.

› Die Abdeckung am oberen Teil fassen und vorsichtig in Pfeilrichtung » Abb. 56 herausnehmen.

VORSICHT
■ Die Ablagefächer sind für die Aufbewahrung von kleinen Gegenständen bis zu einem Gesamtgewicht von 1,5 kg vorgesehen.

■ Beim Umgang mit dem Ablagefach darauf achten, dass das Ablagefach bzw. die Gepäckraumverkleidung nicht beschädigt wird.
